(一)研究方向:

1 高功率激光系统的湿化学法(溶胶凝胶法)减反膜和防潮膜

2 太阳能玻璃减反膜/太阳能涂膜玻璃

在研项目:

共4项,其中属国家级纵向项目3项,中科院产业化项目1项。

(二)科研业绩:

1 国家高功率大型激光器领域化学膜项目

自1994年至今,化学涂膜课题组在国家相关领域的连续有力支持下,在国内率先开展了化学法制备高激光损伤阈值膜层的研制及小批量生产。在溶胶凝胶法制备多孔性二氧化硅减反射膜层等研究方面取得几项突破性成果,高激光损伤阈值减反射膜和防潮膜国内首次应用于高功率激光器领域,十多年来高质量地完成了国家相关任务,九五期间评为先进课题组,十五期间课题负责人被评为“863研究先进个人”。

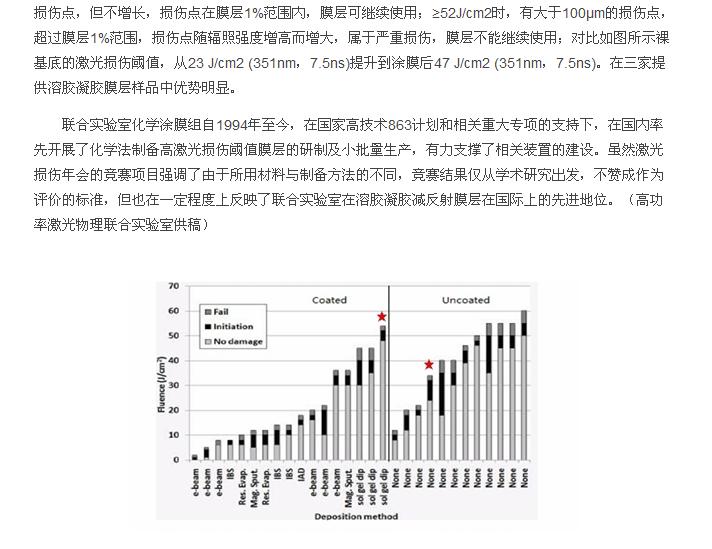

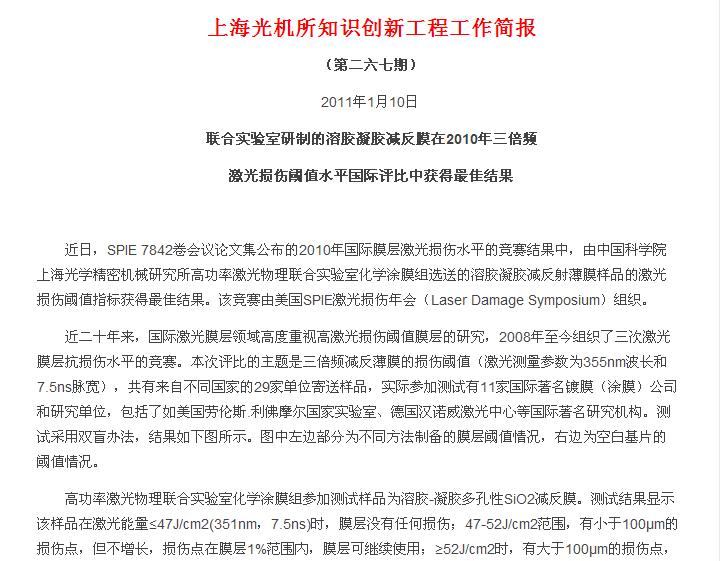

2010年课题组选送的溶胶凝胶多孔性二氧化硅减反射薄膜样品的激光损伤阈值指标在国际竞赛中获得最佳结果。中科院上海光机所网站科研动态栏2011年1月13日发布了知识创新简报,中国科学院上海分院网站科技成果栏2011年1月14日转载发布。下面是简报截图。



2 太阳能涂膜玻璃产业化项目:

膜层材料:多孔性二氧化硅

涂膜方法:喷涂法

技术路线:先涂膜后钢化(钢化涂膜玻璃)

质量认证:通过“国家太阳能光伏产品质量监督检验中心”认证。

透过率:正入射400-1100nm波长范围透过率增加约2.3%。

输出功率:组件输出功率增加>2.0%。国家太阳能光伏产品质量监督检验中心和无锡尚德测试。

附件1:太阳能涂膜玻璃典型透过率谱

图谱说明:测试仪器Larmda1050。

样品玻璃制备:压花面磨平抛光后绒面涂膜。

数据准确性高,避开压花面产生的玻璃透过率变化问题。

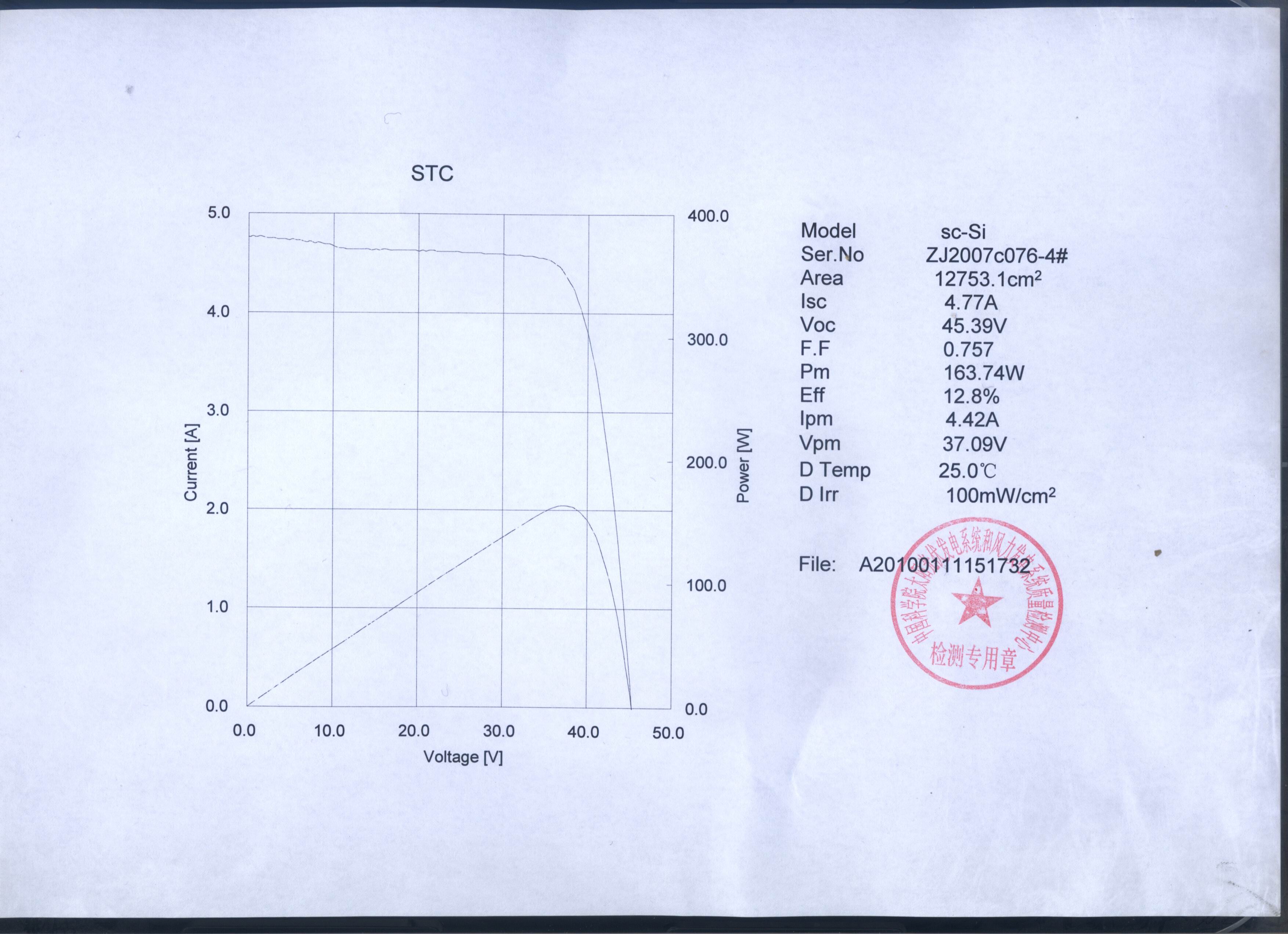

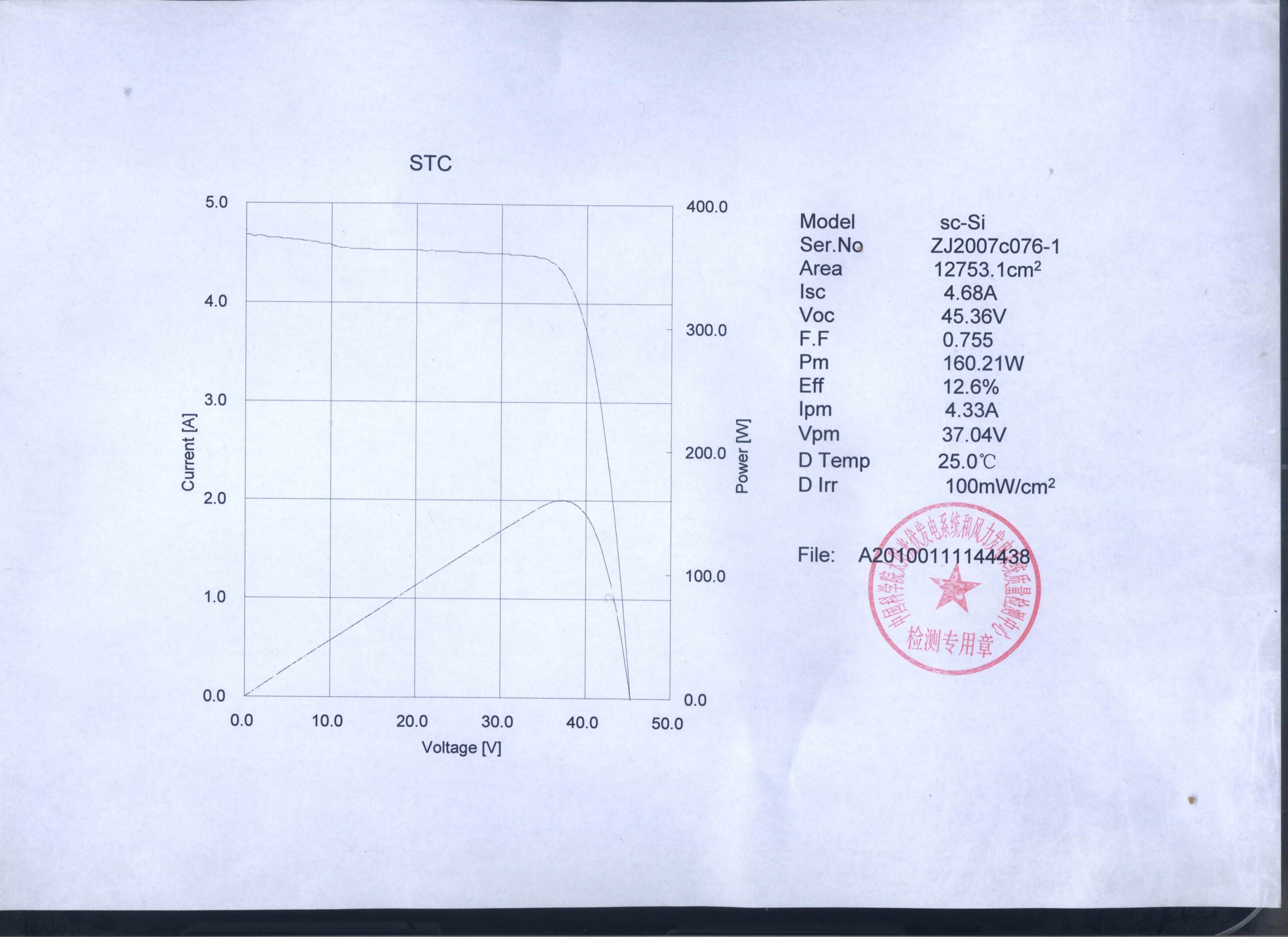

附件2:正入射单晶硅组件输出功率(盖板法)增加2.13%。

数据总结:

样品               输出功率(瓦)

组件               173.58

组件加盖普通超白玻璃(未钢化) 160.21

组件加盖涂膜玻璃1      163.39

组件加盖涂膜玻璃2      163.74

组件加盖涂膜玻璃3      164

组件加盖涂膜玻璃4      163.74

组件加盖涂膜玻璃5      163.23

数据说明:

1 五块涂膜玻璃输出功率增加平均值2.13%。

2 加盖普通超白玻璃(未钢化)输出功率160.21/173.58=92.3%,说明测试光源处于正入射状态。

3 公布详细测试数据如下。

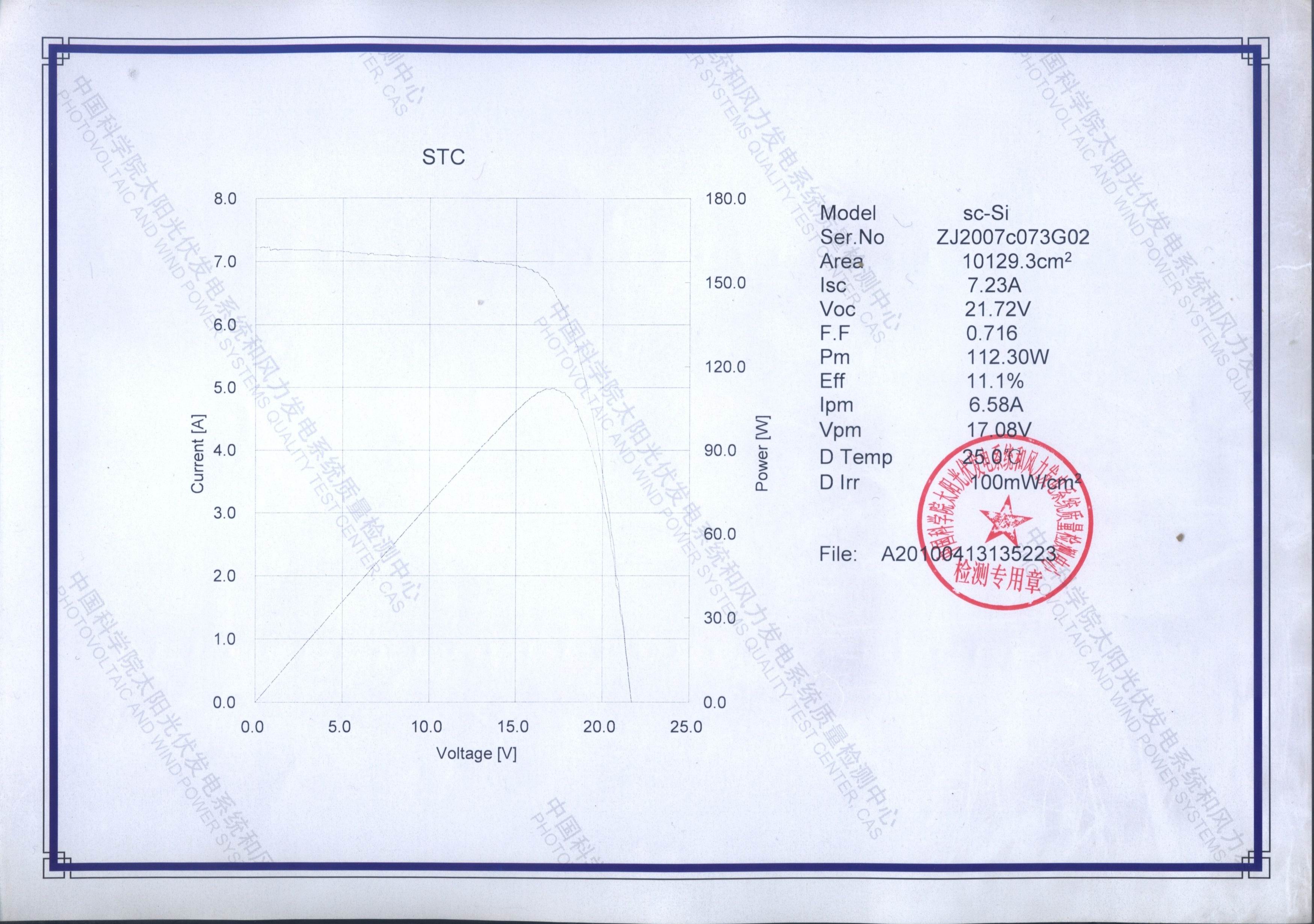

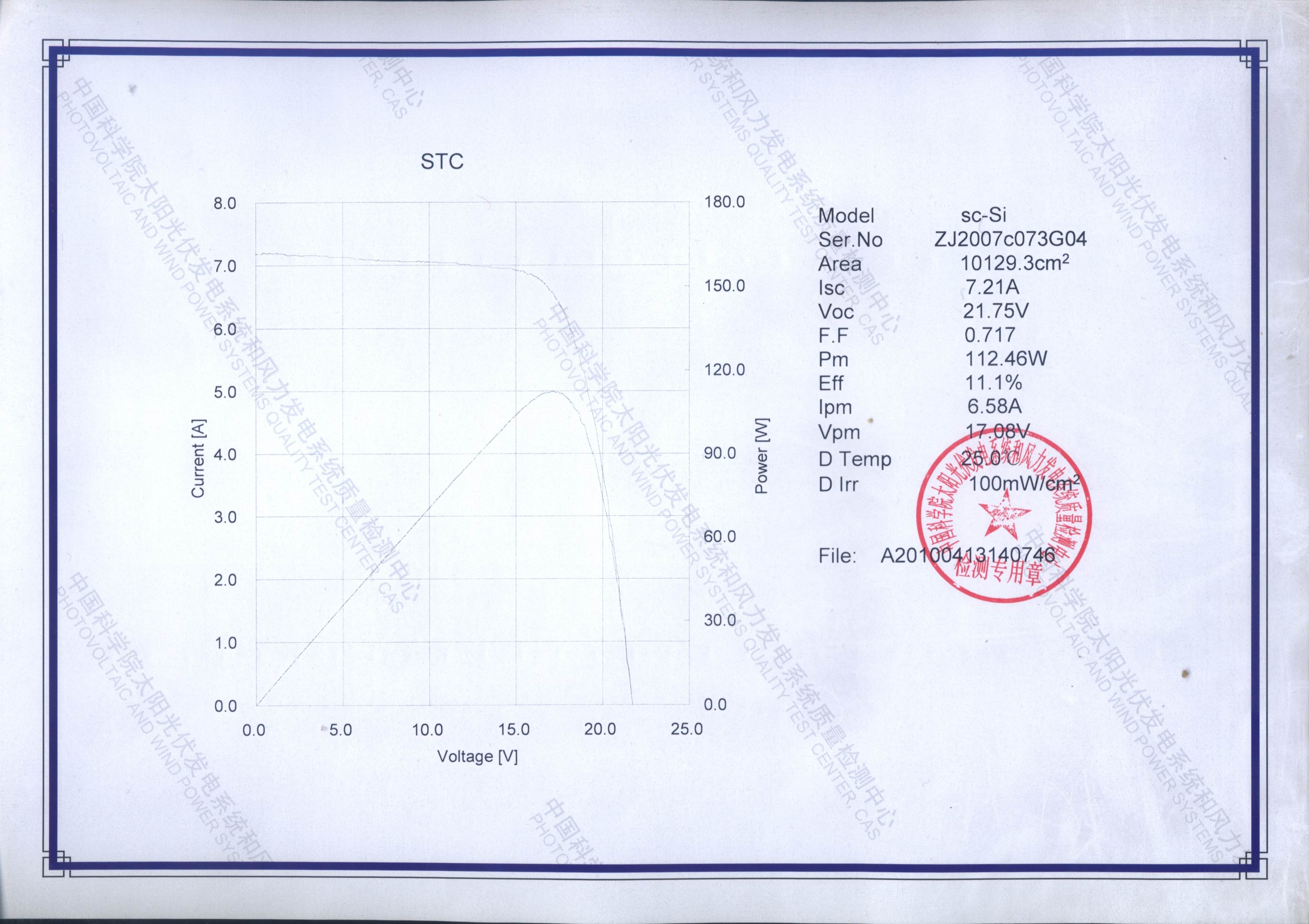

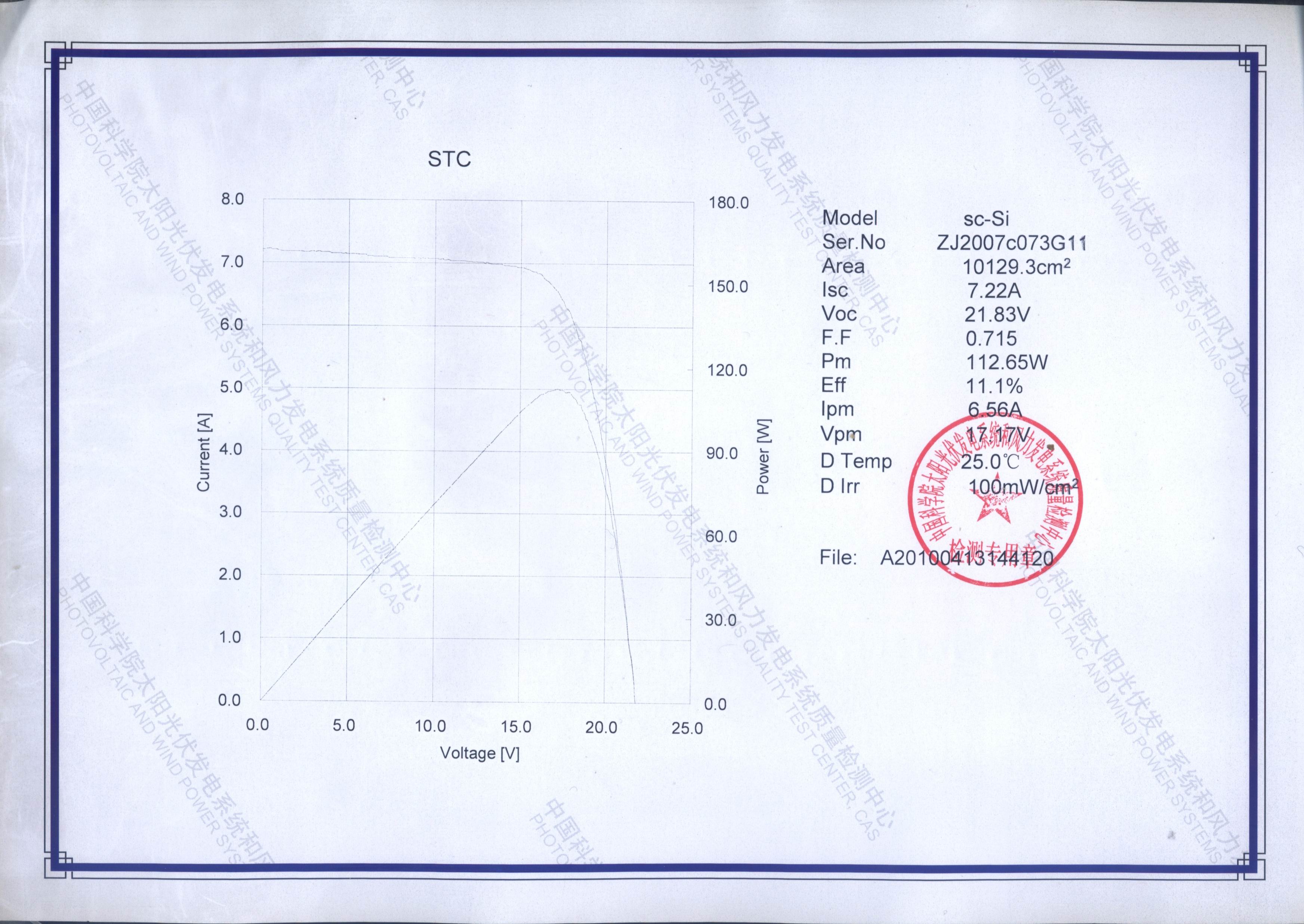

附件3:正入射多晶硅组件输出功率(盖板法)增加2.8%。

数据总结:

样品               输出功率W

组件               118.14

组件加盖普通超白玻璃(钢化)   109.57

组件加盖涂(镀)膜玻璃1      112.30

组件加盖涂(镀)膜玻璃2      112.97

组件加盖涂(镀)膜玻璃3      112.46

组件加盖涂(镀)膜玻璃4      113.01

组件加盖涂(镀)膜玻璃5      112.71

组件加盖涂(镀)膜玻璃6      112.61

组件加盖涂(镀)膜玻璃7      112.59

组件加盖涂(镀)膜玻璃8      112.80

组件加盖涂(镀)膜玻璃9      112.54

组件加盖涂(镀)膜玻璃10     112.65

数据说明:

1 十块涂膜玻璃输出功率增加平均值2.82%。

2 加盖普通超白玻璃(钢化)输出功率109.57/118.14=92.75%,说明测试光源处于正入射状态。

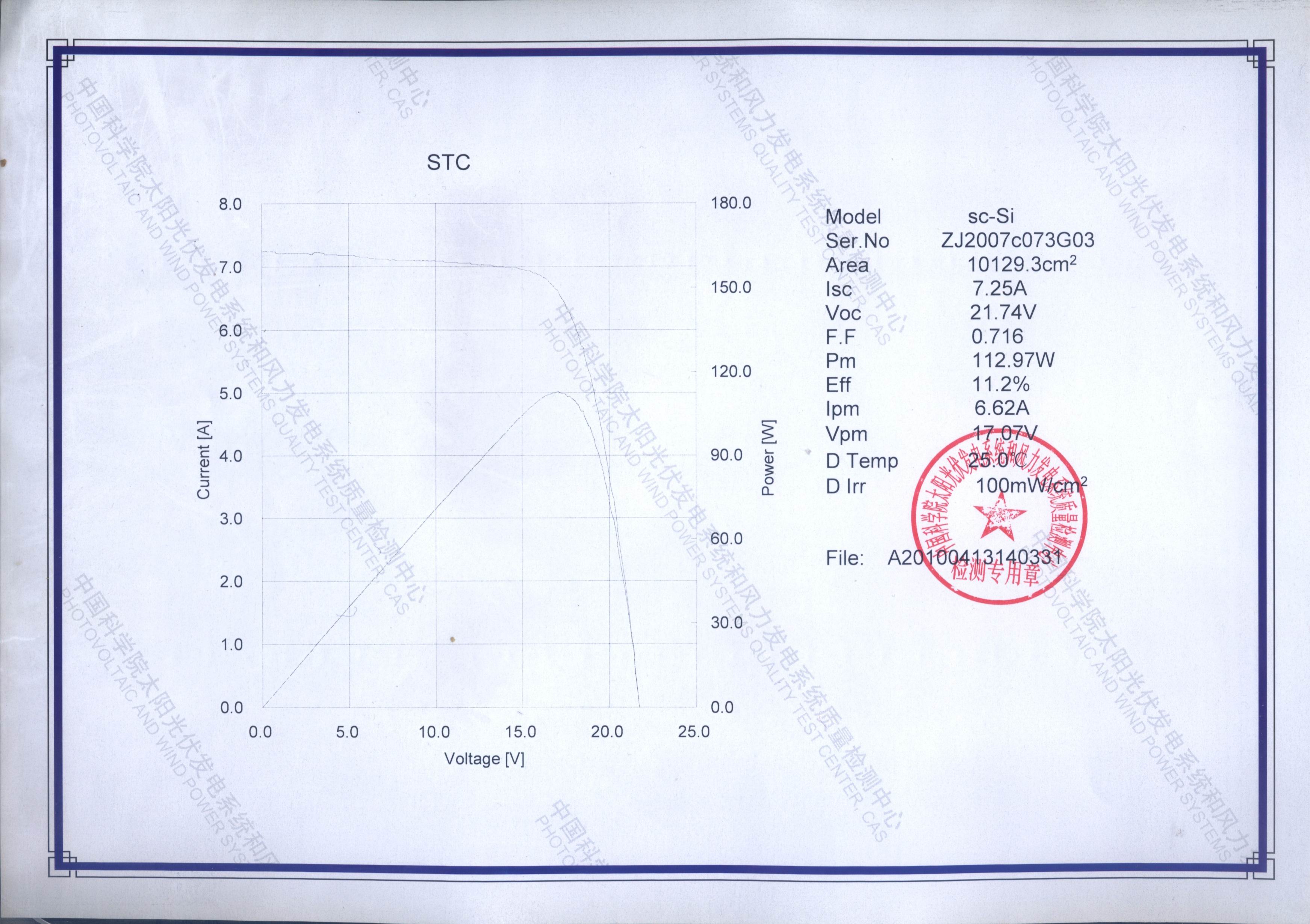

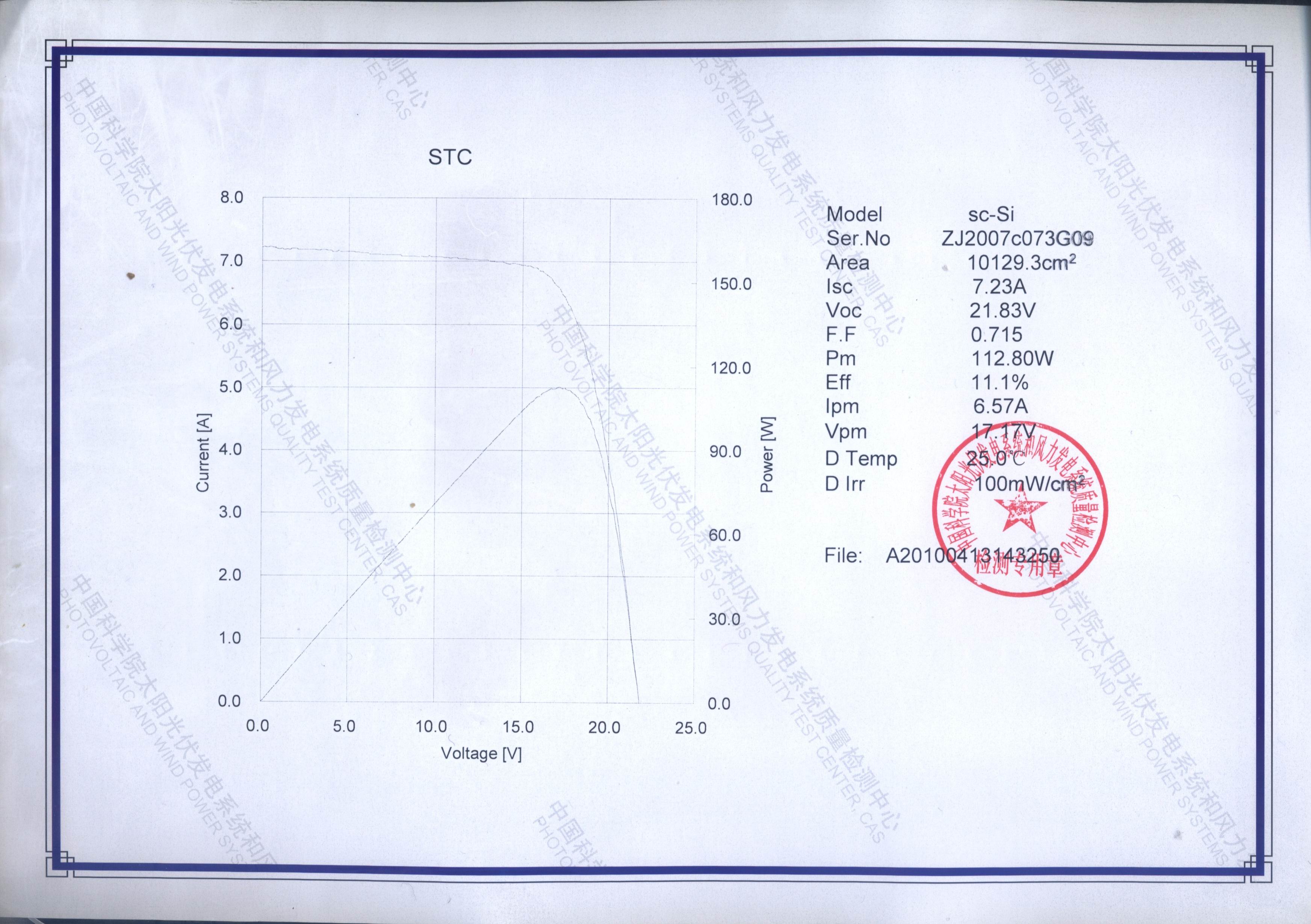

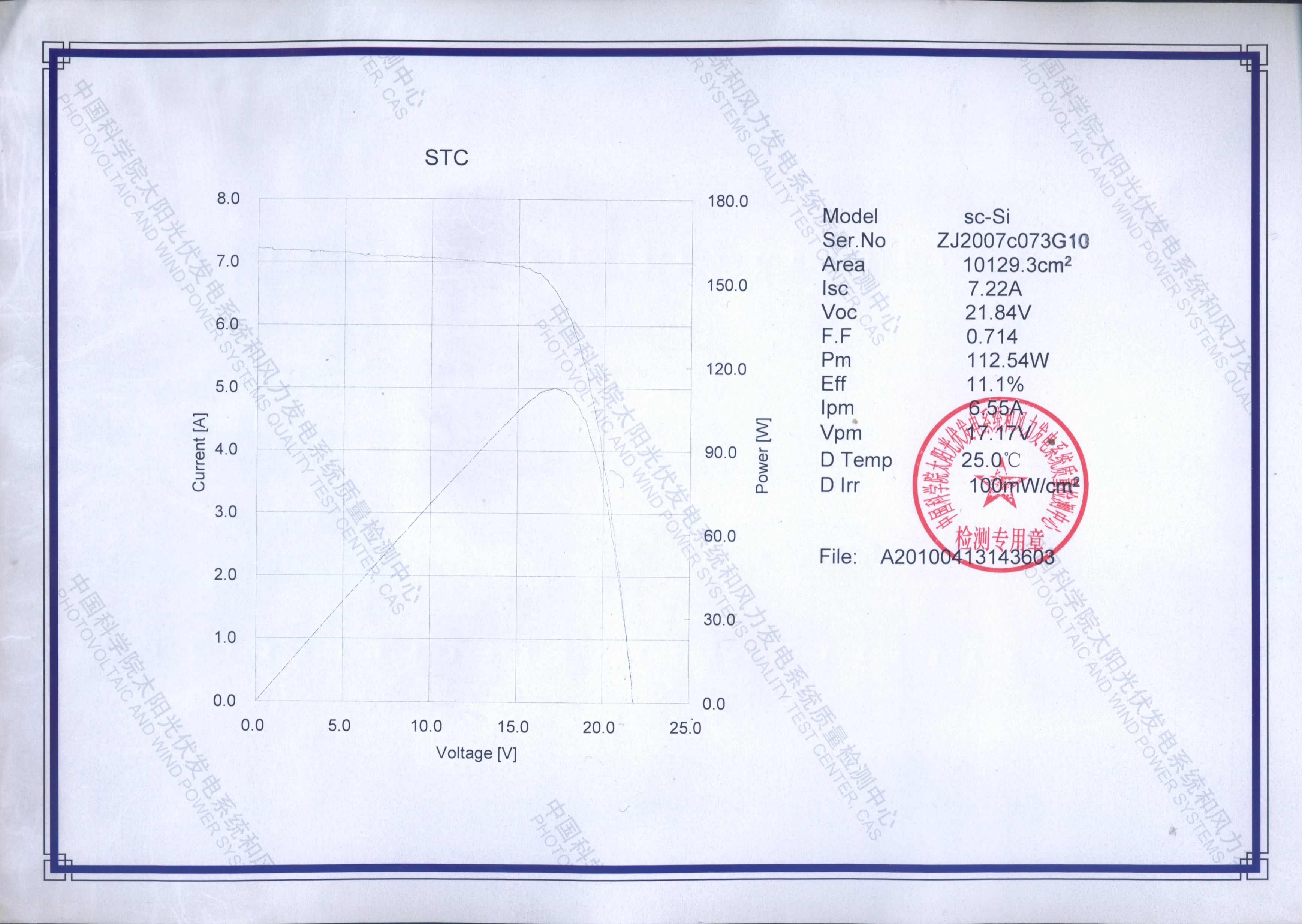

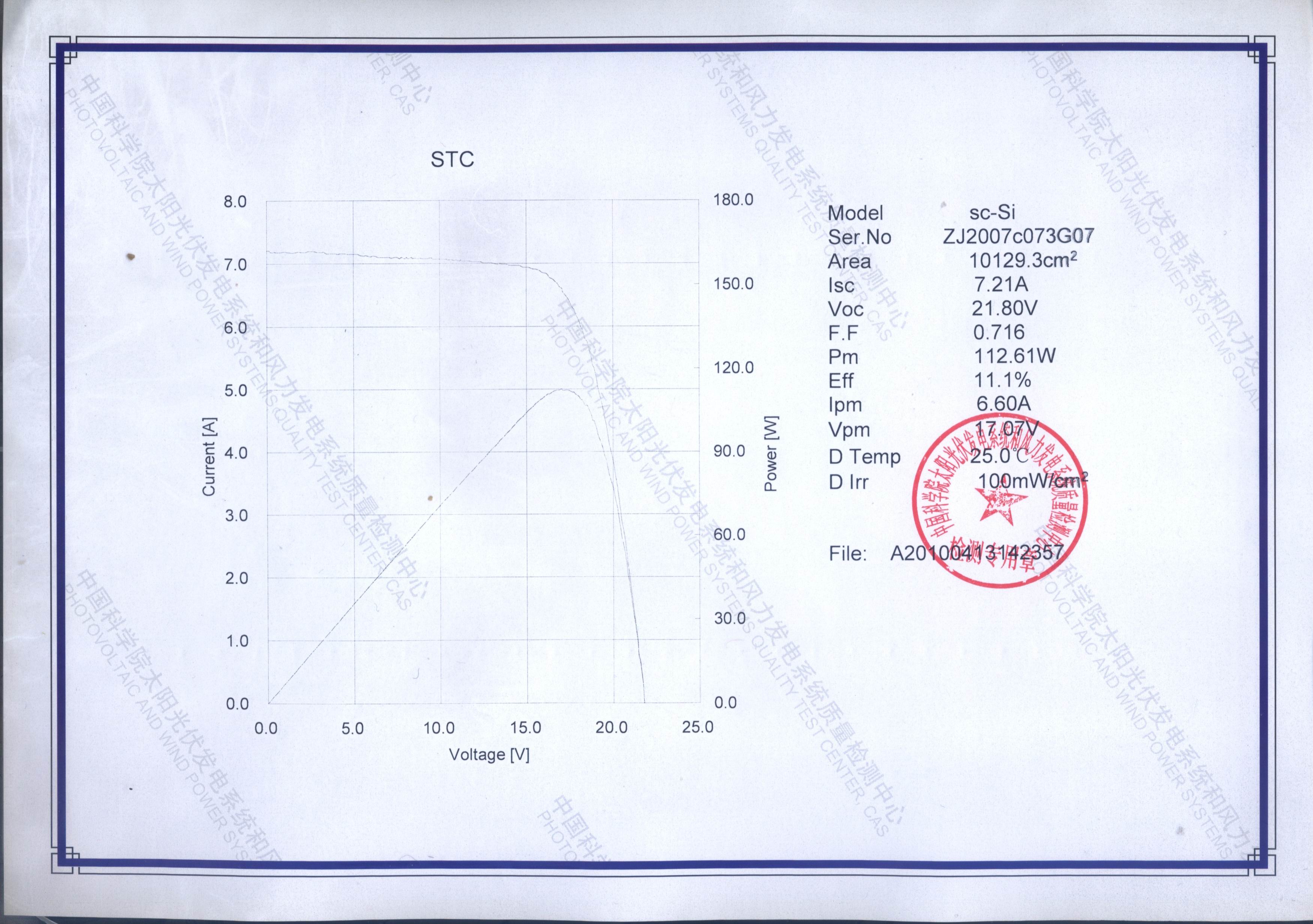

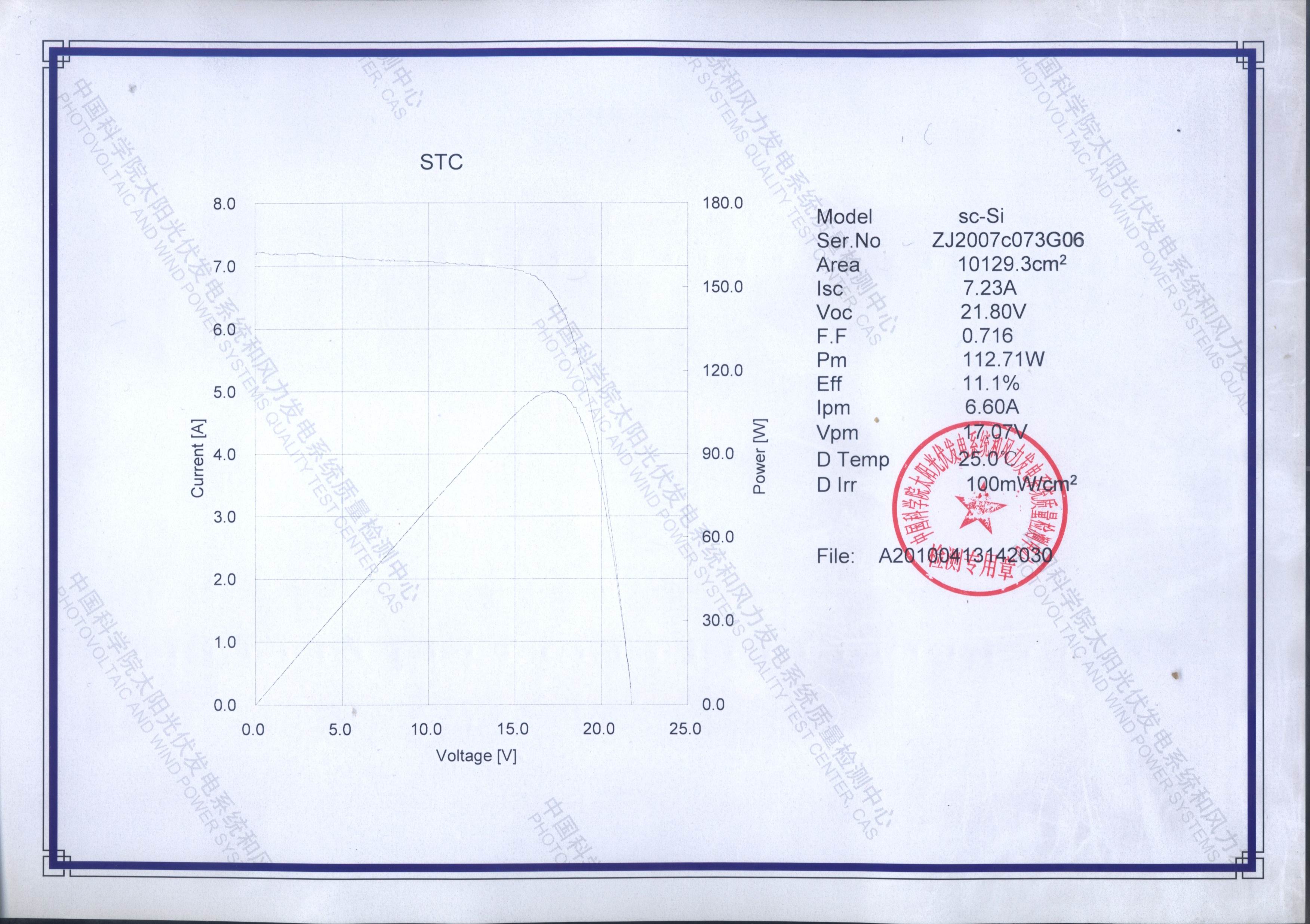

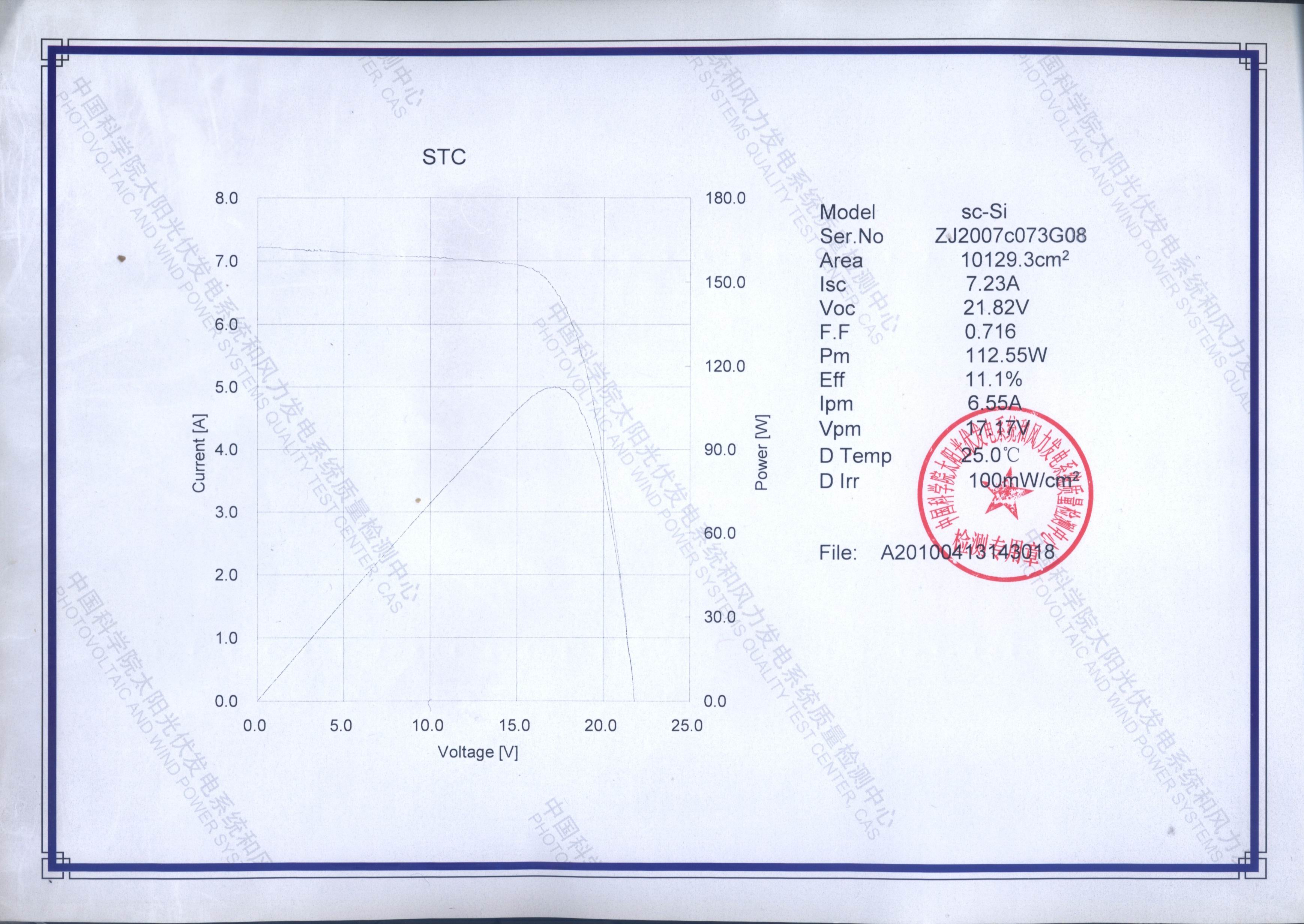

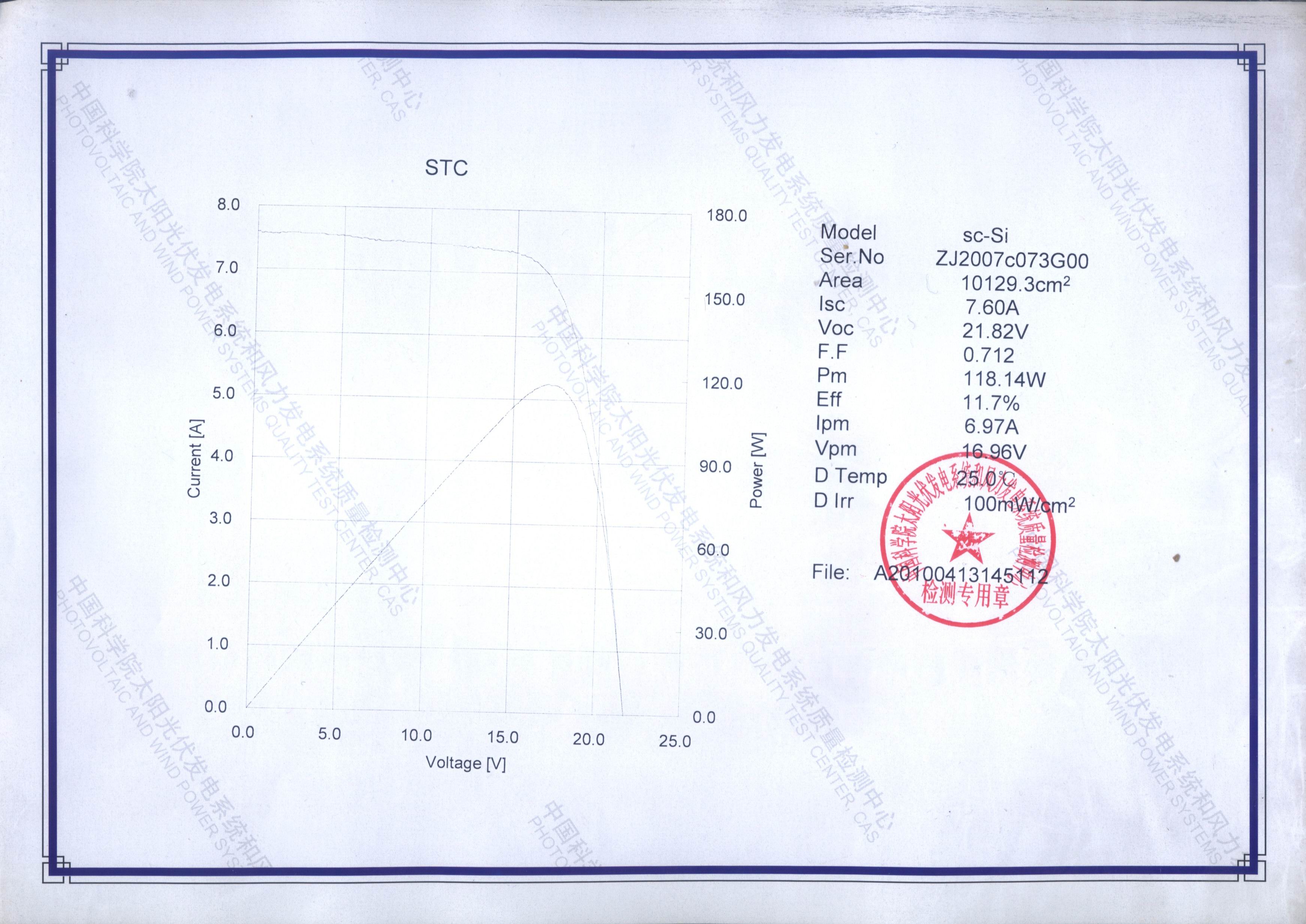

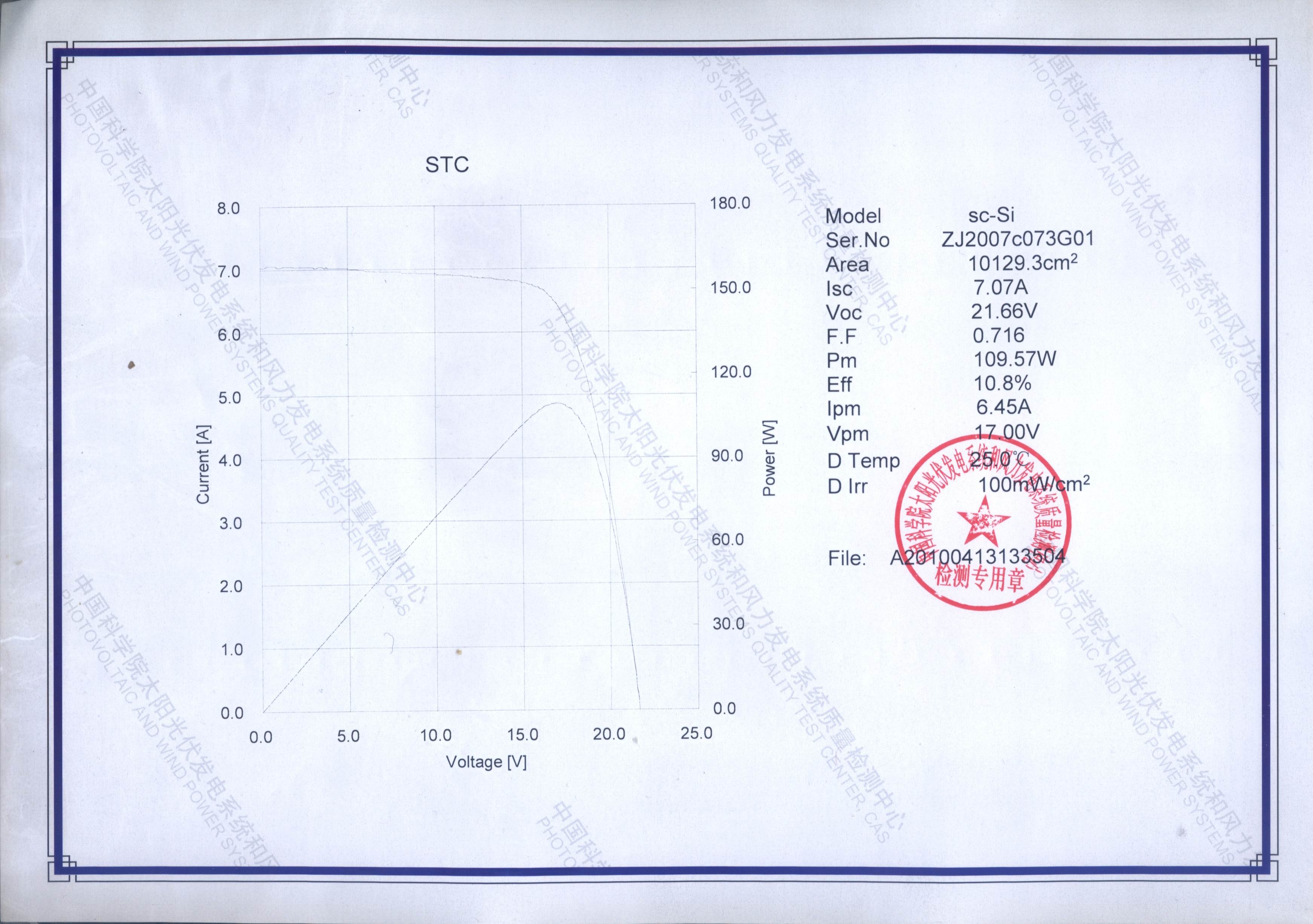

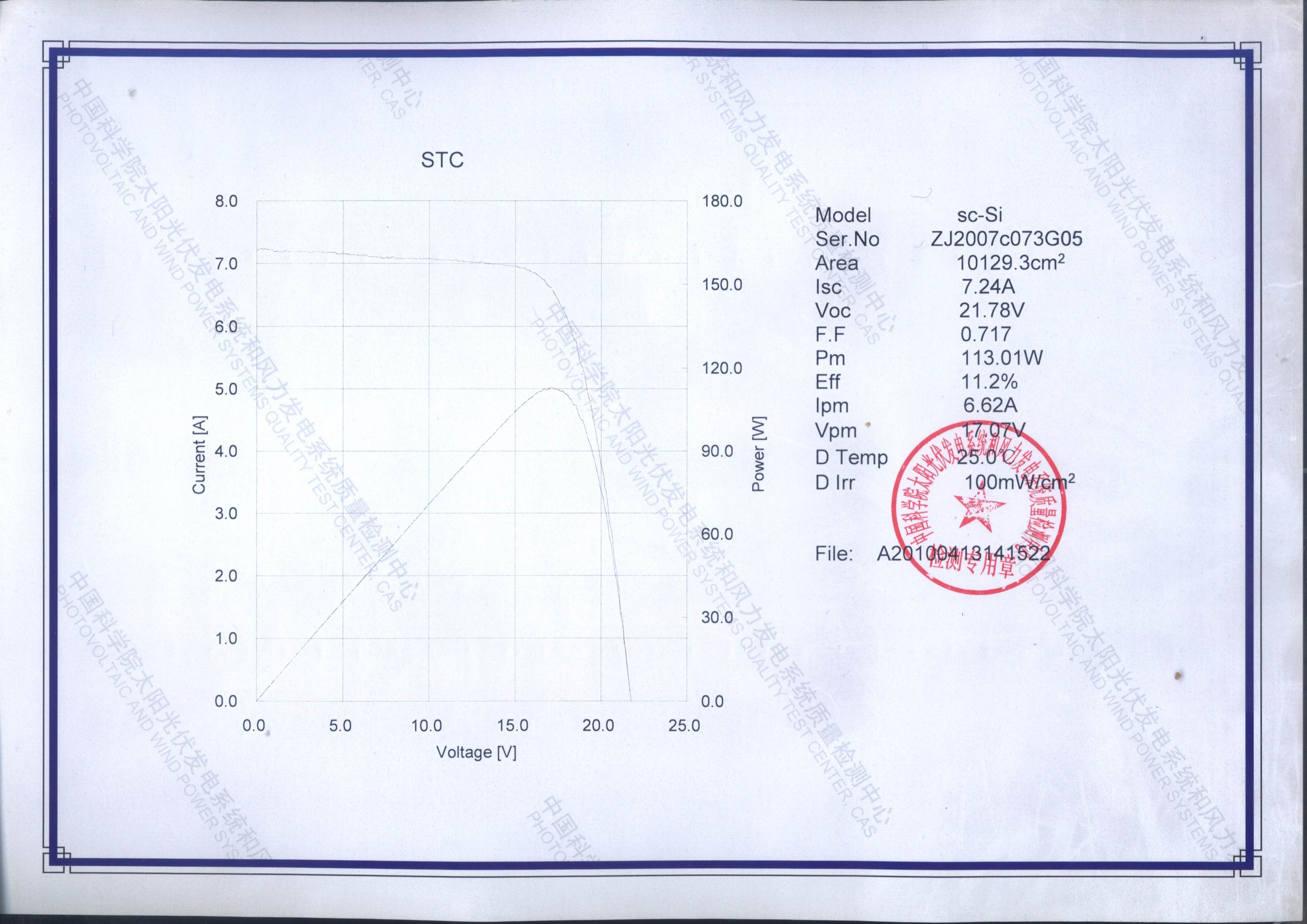

3 公布详细测试数据如下。

附件4:尚德测试组件输出功率增加2.02%。

总结:项目已经完成自主研发、中试、试生产的全部技术,包括涂膜液的日常生产、涂膜设备的设计加工生产、涂膜工艺以及相关的技术服务。

首家合作伙伴:青岛金晶股份有限公司。

合作对象:太阳能压花玻璃生产商。

联系人:唐永兴

更新日期:2011-5-12

电话:021-69918279  e-mail:yxtang@siom.ac.cn
