本所声明  |  联系方式  |  中国科学院  |  数字认证(OA)   |  ARP  |  English  |  邮箱

超强激光科学卓越创新简报

(第一百五十二期)

2020年11月23日

上海光机所在氧化铟锡薄膜光电特性调控技术方面取得新进展

  近期,中国科学院上海光学精密机械研究所薄膜光学实验室在调控氧化铟锡(ITO)薄膜光电特性取得新进展,创新性地利用高效、可选择性的准连续(QCW)激光退火技术对ITO薄膜载流子进行调控,在基本不改变ITO薄膜导电特性的前提下,实现了ITO薄膜近红外波段透过率的显著提升,相关成果发表于《应用表面科学》(Applied Surface Science)。

  ITO具有较高的载流子浓度,是一种重要的透明导电材料。高载流子浓度使ITO薄膜具有良好导电性的同时,也造成其近红外波段透过率的显著降低,导致ITO薄膜在近红外波段的透过率和导电性相互制约明显,这在一定程度上影响了ITO薄膜在近红外波段液晶光学器件、电致发光器件、等离子传感器等光电器件的研究和应用推广。

  鉴于ITO薄膜的导电性和近红外波段的透过与载流子浓度密切相关,课题组开展了1064nm QCW激光退火技术对ITO薄膜载流子浓度的调控研究,结果表明在QCW退火可以有效降低ITO薄膜内的载流子浓度,在基本不改变ITO薄膜导电性的前提下,实现ITO薄膜近红外波段透过率的显著提升。能谱分析表明载流子浓度的降低是由于QCW退火过程中发生了锡还原和氧空位湮灭过程。其中,锡的还原反应在靠近薄膜底部的缺氧环境更为显著,而氧空位的湮灭程度基本不随膜层深度的变化而变化,这与锡还原过程提供的氧一定程度上弥补了薄膜底部相对于表面的缺氧状态有关。

  该研究成果为半导体领域获得近红外波段光电性能优异的ITO薄膜提供了新视角,并阐明了QCW激光退火调控ITO薄膜载流子在富氧和缺氧环境中的基本机制,为准连续激光退火工艺技术的研究和应用提供了重要指导。

  相关工作得到了国家自然科学基金、中科院战略性先导科技专项和脉冲功率激光技术国家重点实验室开放研究基金的支持。(薄膜光学实验室供稿)

  原文链接

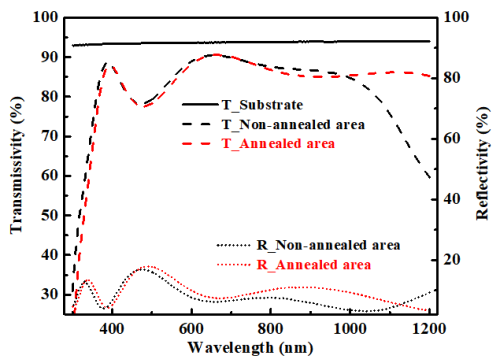

图1 退火后ITO薄膜在近红外波段透过率的提升

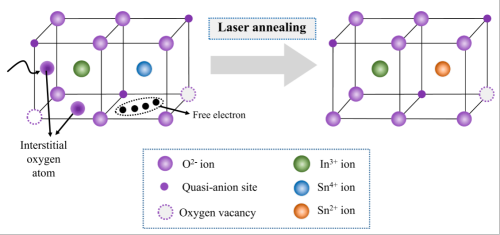

图2 ITO薄膜载流子变化的物理图像

附件下载:
