中国科学院上海光学精密机械研究所(简称:上海光机所)成立于1964年5月,是我国建立最早、规模最大的激光科学技术专业研究所。发展至今,已形成以探索现代光学重大基础及应用基础前沿、发展大型激光工程技术并开拓激光与光电子高技术应用为重点的综合性研究所。研究...
截至2022年11月,上海光机所共有在职职工922人(其中高级技术职称人员462人),包括两院院士7人、发展中国家科学院院士2人、重点研发计划首席科学家9位、国家重大专项副总设计师1人、国家重大专项总体专家组成员9人、国家杰出青年基金获得者5人、国家优秀青年基金获得者5人、1个团队连续获得2项国家基金委创新研究群体支持、百千万国家级人才工程入选者2人、国家特支计划领军人才入选者6人、国家特支计划青年拔尖人才入选者4人、中青年科技创新领军人才6人、中国青年科技奖(特别奖)1人、博士后创新人才支持计划1人、博士后国际交流计划引进项目1人;4个项目入选中科院创新交叉团队、中国科学院“关键技术人才”11人、中科院产研人才项目入选者1人、中科院青年创新促进会优秀会员15人、中科院青年创新促进会会员56人、6人获中科院特别研究助理项目资助;上海市领军人才培养计划入选者8人……
中国科学院上海光学精密机械研究所(简称中科院上海光机所)是我国建立最早、规模最大的激光专业研究所,成立于1964年,现已发展成为以探索现代光学重大基础及应用基础前沿研究、发展大型激光工程技术并开拓激光与光电子高技术应用为重点的综合性研究...
上海光机所国际合作工作始终围绕上海光机所的主责主业,以服务重大任务和国家需求为牵引,强化目标导向,注重内外集成协同,加强重大国际合作任务的谋划。坚持“战略布局,需求牵引,技术引领,合作共赢”的原则,基于科技部授予的国家国际科技合作基地及本单位学科技术优势,围绕“一带一路”国家倡议,深化拓展与发达国家实质性合作,夯实海外机构建设,积极培育和发起国际大科学计划,加强国际组织任职推荐,组织相关国际会议等,汇聚各类国际人才,建立以“平台-人才-项目-组织”合作模式,融入全球创新合作网络,助力上海光机所成为国际一流科研机构。
上海光机所国际合作一直得到所领导的高度重视,历届所长亲自主管国际合作。1972年,上海光机所接待诺贝尔奖的美籍华裔科学家杨振宁,标志着我所第一次对外开放。2007年,被科技部首批授予“科技部国际科技合作基地”。2016年,科技部首次对全国2006-2008年间认定的113家国际合作基地进行了评估,上海光机所获评“优秀”。2021年,科技部首次对全国719家国际合作基地进行了评估,上海光机所持续获评“优秀”。王岐山副主席到上海光机所视察时,对上海光机所近几年取得的系列科技成果,以及重大国际合作项目“...
近年来,上海光机所贯彻落实国家长三角一体化发展战略,积极推动产学研合作与科技成果转化,与地方先后共建南京先进激光技术研究院、上海先进激光技术创新中心、杭州光学精密机械研究所等科技成果转化基地,初步形成长三角一体化科技创新与成果转化格局,促进创新链与产业链紧密融合,服务地方经济高质量发展。
南京先进激光技术研究院:聚焦于激光领域的产业技术研发及科技成果转化,建成江苏省激光智能制造工程研究中心及全固态激光技术、激光装备及工艺、激光检测仪器等研发中心,入选科技部国家专业化众创空间示范名 ...
作为我国建立最早、规模最大的激光科学技术专业研究所,和首批上海市科普教育基地之一,中科院上海光机所在致力于科技创新的同时,十分重视科普工作。多年来,上海光机所借助科研院所强大的科普资源优势,围绕光学与激光科学技术,积极开展公众开放日、科普讲座、科技课堂、科普作品创作等在内的系列科普工作,获得...
超强激光科学卓越创新简报
(第三百六十七期)
2023年2月27日
上海光机所在面向2μm波段的新型激光晶体研究方面取得进展
近日,中国科学院上海光学精密机械研究所激光晶体研究中心在面向2 μm波段激光的新型Tm:CaGdAl3O7晶体生长和光谱性能研究方面取得新进展。研究团队首次生长出Tm3+掺杂CaGdAl3O7无序激光晶体,并对其光谱性能进行了详细研究,并探讨了其在2 μm波段连续、可调谐和超短脉冲激光器中的应用前景。相关研究成果以“Growth and spectroscopic properties of a novel Tm:CaGdAl3O7 crystal for ~2 μm laser”为题发表于Journal of Luminescence。
2 μm波段激光器因在激光医学、遥感、光通信等领域的广泛应用而备受关注。Tm3+掺杂晶体是实现~2 μm波段激光输出的有效增益介质,具有以下优点:1.吸收波长与AlGaAs激光二极管匹配;2.受益于3H4+3H6→3F4+3F4的交叉驰豫过程具有较高的量子效率;3.发射带宽很宽,适于宽波长调谐激光输出。同时无序晶体的晶体场非均匀加宽机制可使Tm3+光谱得到进一步加宽,特别适合调谐和超快激光的产生。因此,研究掺Tm3+的无序激光晶体具有重要意义。
研究团队采用光学浮区法,首次生长出Tm3+:CaGdAl3O7无序激光晶体,并分析了其晶体结构和光谱性能。结果显示该晶体的具有优异的宽带吸收和宽带发射特性。该晶体在788 nm处具有半峰宽(FWHM)约36 nm的宽吸收带,吸收截面为0.542×10-20 cm2。该晶体在1817 nm处发射截面为0.439×10-20 cm2,1940 nm处发射截面为0.388×10-2 cm2,发射光谱的FWHM 约228 nm,3F4能级的荧光寿命为4.42 ms。同时,研究团队也利用Judd-Ofelt理论对其光谱参数进行了计算分析。以上研究为Tm:CaGdAl3O7晶体在~2 μm波段激光应用提供了重要基础。
该工作得到了国家自然科学基金、中科院青年创新促进会等项目的支持。

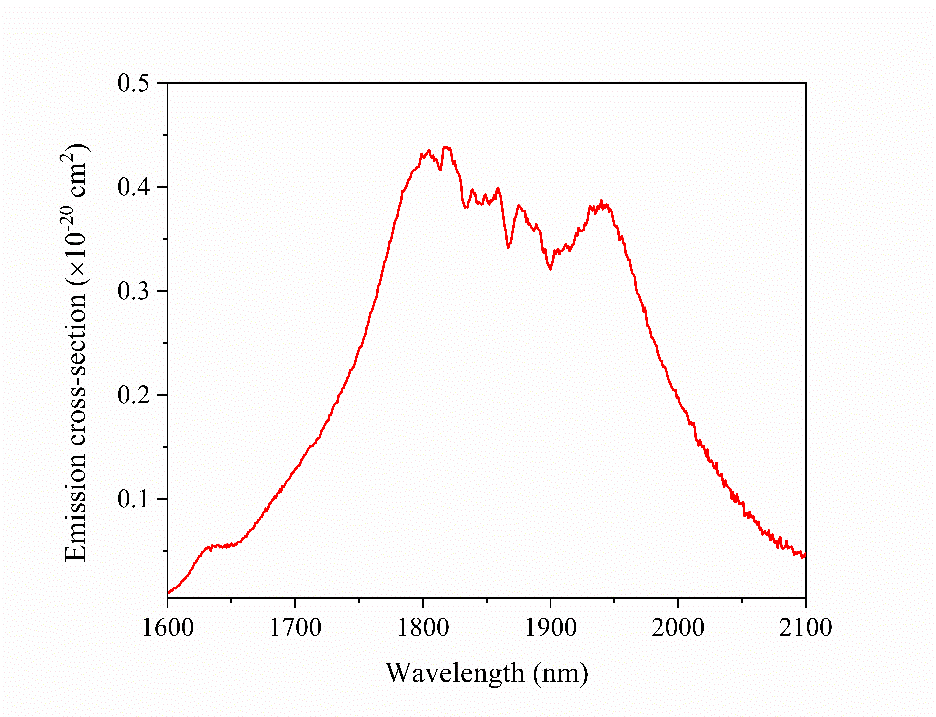

图1 Tm:CaGdAl3O7晶体的发射截面
copyright 2000- 中国科学院上海光学精密机械研究所 沪ICP备05015387号-1
主办:中国科学院上海光学精密机械研究所 上海市嘉定区清河路390号(201800)
转载本站信息,请注明信息来源和链接。
沪公网安备
31011402010030号
