本所声明  |  联系方式  |  中国科学院  |  数字认证(OA)   |  ARP  |  English  |  邮箱
新闻动态 > 科研动态

超强激光科学卓越创新简报

(第三百七十二期)

2023年3月13日

上海光机所在掺铥钪酸钆激光晶体研究方面取得新进展

　　近日，中科院上海光机所激光晶体研究中心在Tm:GdScO3激光晶体研究方面取得新进展，相关成果以“Tm:GdScO3: A promising crystal for continuous-wave and passively Q-switched laser at 2 μm”为题发表于Optics & Laser Technology。

　　掺铥钪酸钆晶体（Tm:GdScO3）以超宽的发射光谱、较高的热导率、较低的声子能量以及稳定的物化性能，近年来成为2微米超快激光和可调谐激光增益介质的研究热点，有希望应用于医疗、军事、科研等领域。

　　研究团队采用提拉法生长了Tm:GdScO3晶体，晶体直径超过40 mm。该晶体属于具有光学各向异性的正交晶系结构，为了研究晶体的偏振光学性能，测试了晶体的偏振吸收和发射光谱。采用不同切向的晶体，进行了连续激光实验，实现2 W的连续激光输出功率，斜效率为28.4 %，激光与增益光谱的偏振特性相吻合。与进一步青岛科技大学合作，利用SnS2二维材料作为可饱和吸收体，首次实现了Tm:GdScO3晶体的调Q脉冲输出，同时也是SnS2作为2微米波段激光可饱和吸收体的首次实验验证。脉冲持续时间在输出镜透过率1％，2％，3％时，脉宽分别为460 ns，740 ns，800 ns，相应的单脉冲能量分别为1.99 μJ，3.03 μJ，2.50 μJ，峰值分别为4.32 W，4.09 W，3.13 W。

　　该工作得到了国家自然科学基金委、科技部重点研发计划等项目的支持。

　　原文链接

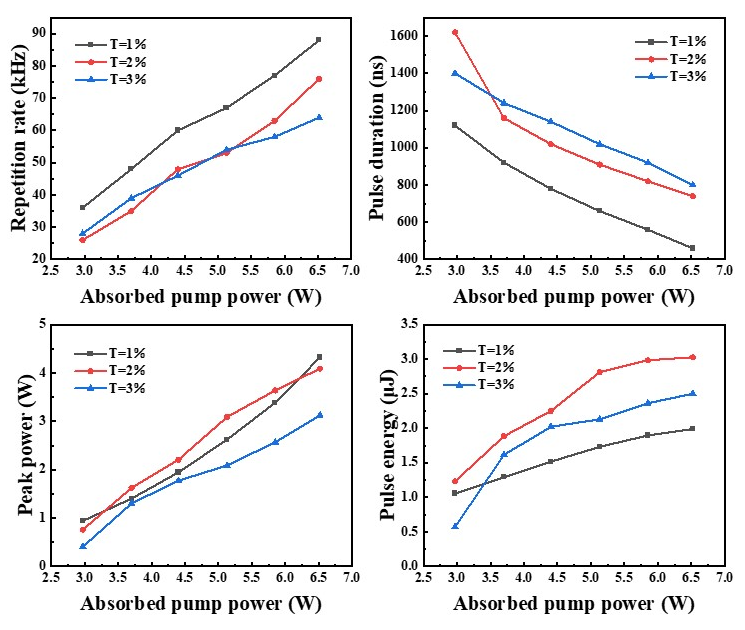

图1 脉冲激光输出性能

附件下载：

copyright 2000- 中国科学院上海光学精密机械研究所 沪ICP备05015387号-1
主办：中国科学院上海光学精密机械研究所 上海市嘉定区清河路390号(201800)

转载本站信息，请注明信息来源和链接。 沪公网安备 31011402010030号


上海光机所
微信公众号

尚光聚力
微信公众号
