本所声明  |  联系方式  |  中国科学院  |  数字认证(OA)   |  ARP  |  English  |  邮箱
新闻动态 > 头条新闻

上海光机所无锥柱交界面KDP类晶体长籽晶快速生长技术取得重要进展

来源： 发布时间：2019-09-23【字体：大 中 小】

　　近期，上海光机所应用于Ⅱ类切割的430mm口径KDP类晶体的长籽晶快速生长技术取得重要进展。利用自主研发的KDP类晶体连续过滤快速生长系统，在国际上首次结合长籽晶点晶技术（籽晶长度260mm），获得长籽晶KDP晶体（图1），晶体尺寸为471mm×480mm×400mm（长×宽×柱面高）。

　　初步测试结果表明，晶体透明度好，可以满足无锥柱交界面的430mm口径二类混频元件切割要求。该晶体的成功生长，验证了长籽晶快速生长技术制备大口径无锥柱交界面DKDP晶体的可能性，为后续430mm口径DKDP晶体元件制备奠定基础。

　　长籽晶生长技术存在一系列优点：（1）充分利用Ⅱ类晶体切割方向特点，提高晶体坯片的切片效率；（2）可以利用长籽晶对应的柱面区域进行元件切割，彻底消除了点籽晶单锥及双锥头快速生长固有的锥柱交界面，解决晶体内部锥柱交界面诱导的局域位相畸变及电场增强效应；（3）进一步改善了晶体生长过程中流场环境，有利于获得高质量晶体；（4）充分利用了快速生长技术特点，430mm口径晶体的制备周期为3-4个月，显著优于慢速生长2-3年的制备周期。

　　相关晶体制备技术已经申请了专利（公开号：CN 109943881A，CN110055579A）。目前利用该技术正在进行大口径DKDP晶体研制的攻关工作，有望获得突破性进展。（激光与红外材料实验室）

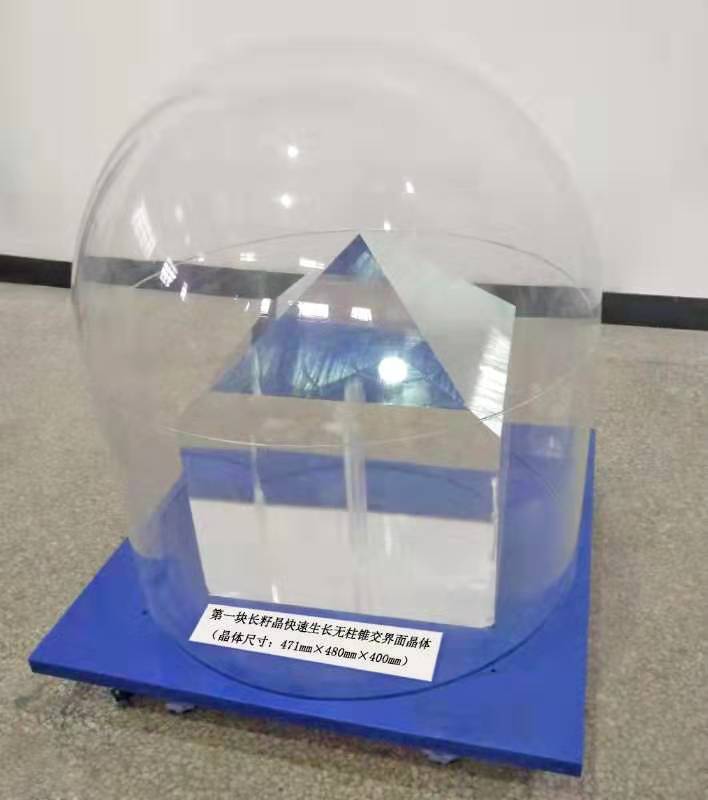

图1 连续过滤长籽晶快速生长技术制备的KDP晶体（晶体尺寸471mm×480mm×400mm，籽晶长度260mm）

附件下载：

copyright 2000- 中国科学院上海光学精密机械研究所 沪ICP备05015387号-1
主办：中国科学院上海光学精密机械研究所 上海市嘉定区清河路390号(201800)

转载本站信息，请注明信息来源和链接。 沪公网安备 31011402010030号


上海光机所
微信公众号

尚光聚力
微信公众号
